Beschreibung

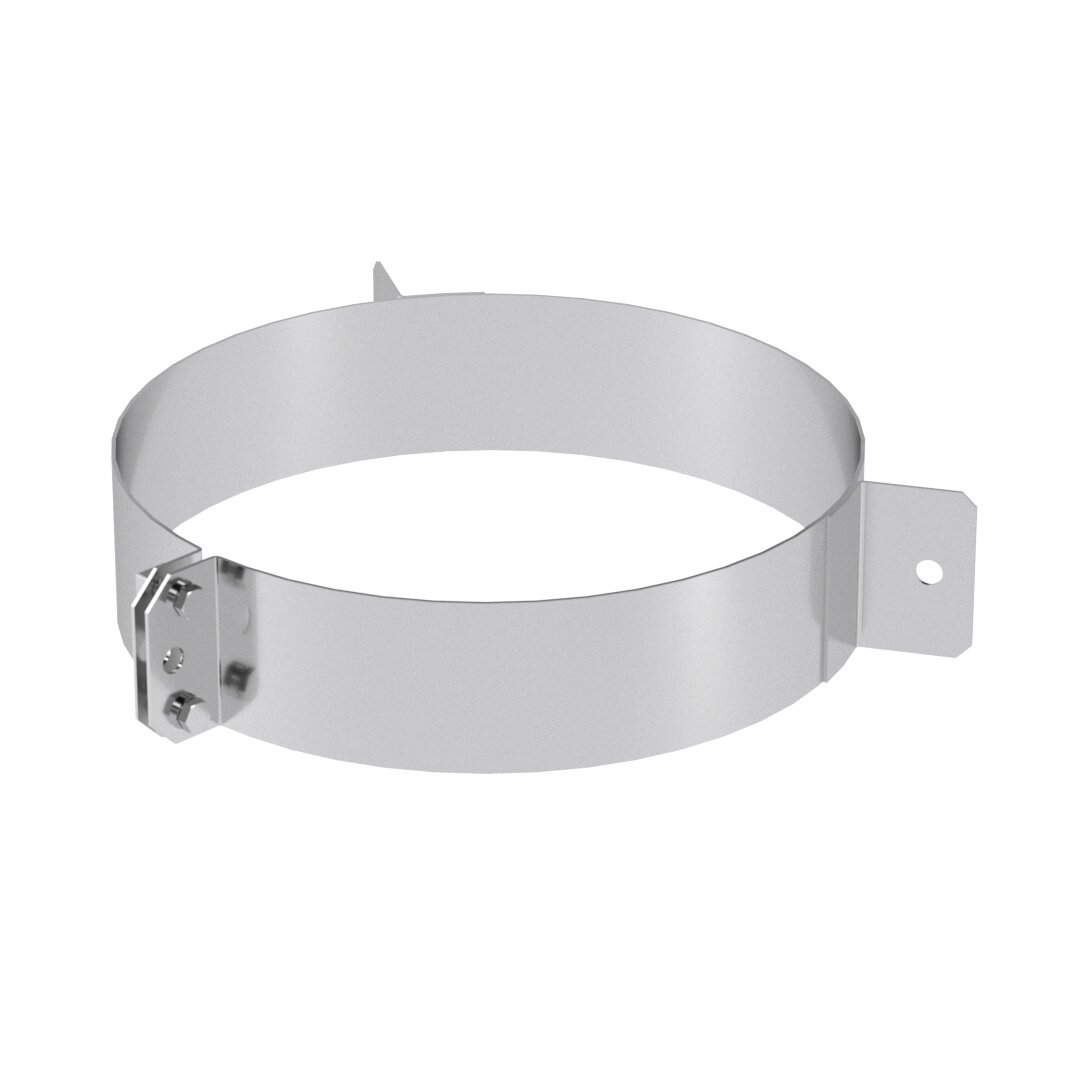

Schiedel ICS Seilabspannring
Nimmt die Abspannseile auf und verteilt die Zugkräfte gleichmäßig um den Schornstein. Wird zusammen mit dem statischen Klemmband gesetzt.
Die Abspannung ist nötig, sobald der Schornstein über dem obersten Halter mehr als die zulässige freie Höhe herausragt.
- Seilabspannring
- geeignet für Abspannungen über Dach
- Typ: Schiedel ICS
- Innendurchmesser: wählbar
- Material: Edelstahl
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Material | innen: Edelstahl 1.4404 · außen: Edelstahl 1.4301 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Oberfläche | Außenmantel hochglanzpoliert (matt, gebürstet, verkupfert oder pulverbeschichtet auf Anfrage) | ||||||||
| Innendurchmesser | 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm | ||||||||
| Dämmung | 25 mm mineralische Dämmung (50 mm ab Ø 150 mm auf Anfrage) | ||||||||
| Abgastemperatur | bis 600 °C | ||||||||
| Betriebsweise | Öl und Gas: Unter- und Überdruck, feuchteunempfindlich · Festbrennstoff: nur Unterdruck, trocken | ||||||||
| Überdruck | bis 200 Pa und 200 °C nur mit Dichtring (Silikon bei Gas, Viton bei Öl) | ||||||||
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband (bei Rohrelementen inklusive) | ||||||||
| Garantie | 10 Jahre Korrosionsgarantie nach EN 1856-1 | ||||||||
