Beschreibung

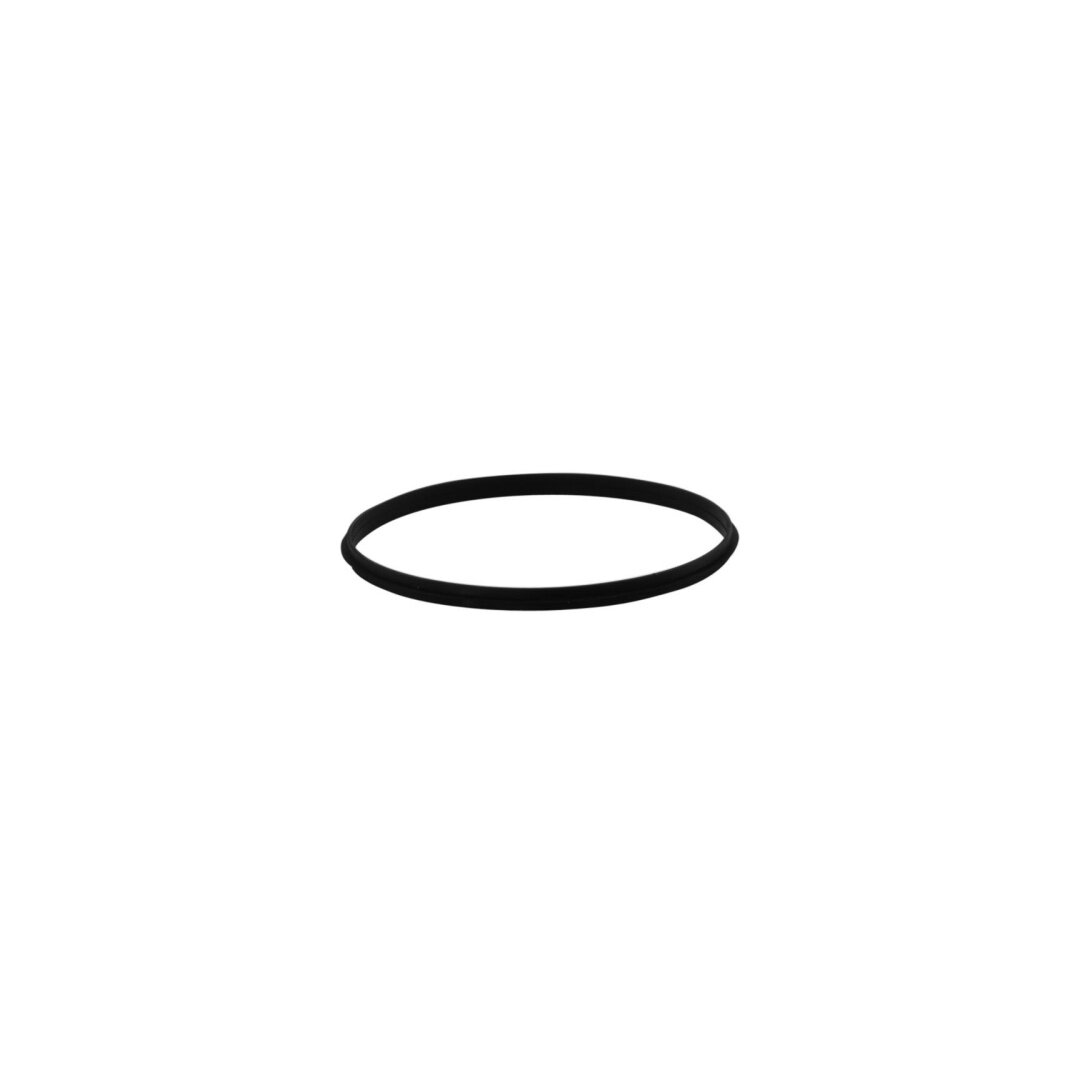

Schiedel ICS Dichtring
Erforderlich, sobald die Anlage im Überdruck betrieben wird — bis 200 Pa und maximal 200 °C Abgastemperatur. Je Verbindung wird ein Ring eingelegt.
Silikon für Gasfeuerung, Viton für Öl. Der Ring muss vor der Montage mit Kunststoff-Montagefett eingefettet werden, sonst wird er beim Zusammenstecken beschädigt.
- Dichtring für Überdruckbetrieb
- für Überdruck bis 200 Pa
- Lippendichtung
- für Gasfeuerung aus Silikon
- für Ölfeuerung aus Viton
- Einfetten der Dichtringe erforderlich
- Typ: Schiedel ICS
- Innendurchmesser: wählbar
- Material: Edelstahl
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Material | innen: Edelstahl 1.4404 · außen: Edelstahl 1.4301 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Oberfläche | Außenmantel hochglanzpoliert (matt, gebürstet, verkupfert oder pulverbeschichtet auf Anfrage) | ||||||||
| Innendurchmesser | 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm | ||||||||
| Dämmung | 25 mm mineralische Dämmung (50 mm ab Ø 150 mm auf Anfrage) | ||||||||
| Abgastemperatur | bis 600 °C | ||||||||
| Betriebsweise | Öl und Gas: Unter- und Überdruck, feuchteunempfindlich · Festbrennstoff: nur Unterdruck, trocken | ||||||||
| Überdruck | bis 200 Pa und 200 °C nur mit Dichtring (Silikon bei Gas, Viton bei Öl) | ||||||||
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband (bei Rohrelementen inklusive) | ||||||||
| Garantie | 10 Jahre Korrosionsgarantie nach EN 1856-1 | ||||||||
