Beschreibung

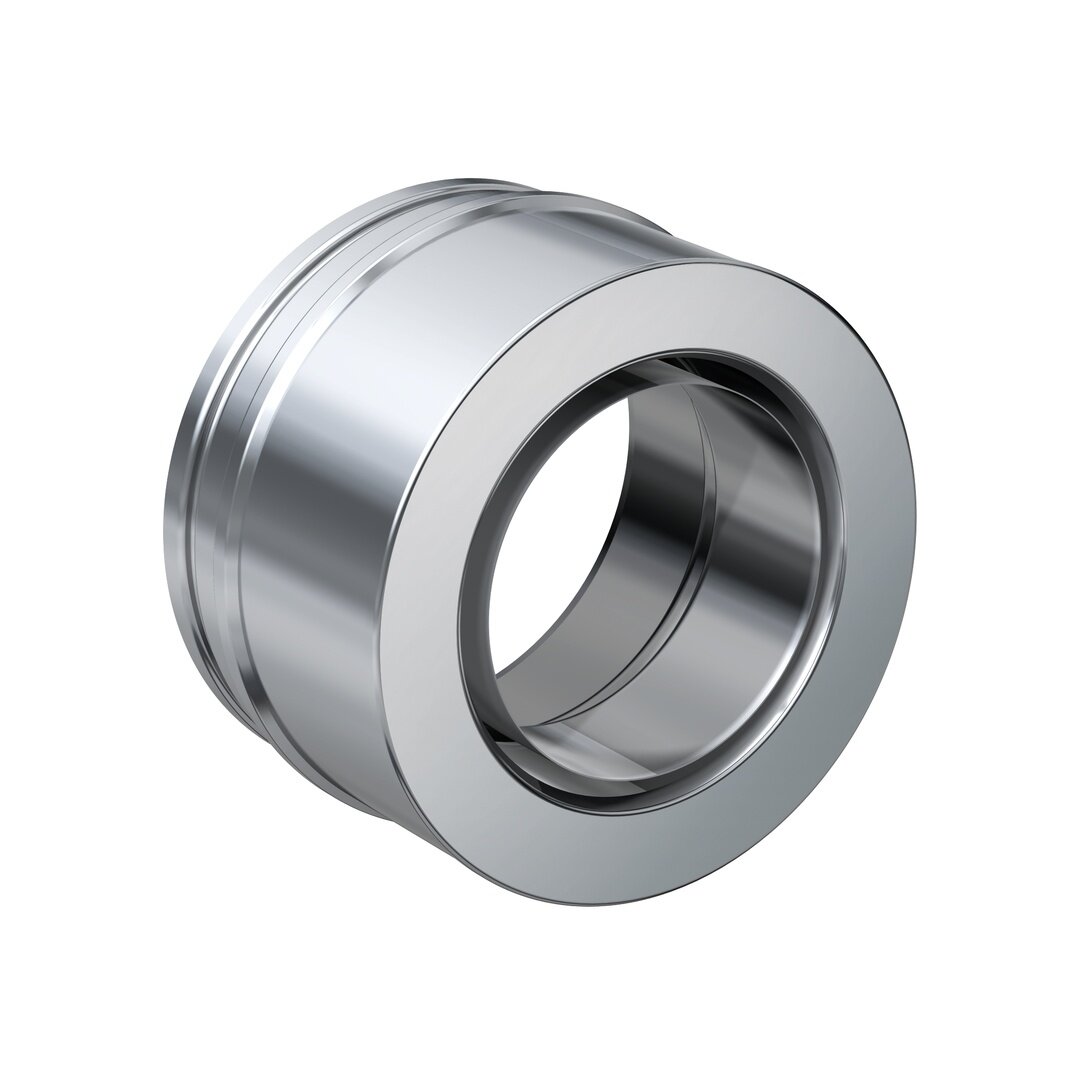

Schiedel ICS Doppelwandfutter kurz
Kurze Bauform für Feuerstätten, die dicht am Schornstein stehen. Doppelwandig ausgeführt und damit auch bei geringem Abstand zu brennbaren Bauteilen einsetzbar.
Die Auswahl richtet sich nach Ofenstutzen und Schornstein-Nennweite.
- Doppelwandfutter kurz
- Gesamtlänge 143 mm
- Typ: Schiedel ICS
- Innendurchmesser: wählbar
- Innenrohr: Edelstahl 1.4404
- Außenmantel: Edelstahl 1.4301
- Dämmung: 25 mm Mineralwolle
| Schornstein-Innen-Ø (mm) | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 300 | 350 |
| Material | innen: Edelstahl 1.4404 · außen: Edelstahl 1.4301 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Oberfläche | Außenmantel hochglanzpoliert (matt, gebürstet, verkupfert oder pulverbeschichtet auf Anfrage) | ||||||||
| Innendurchmesser | 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm | ||||||||
| Dämmung | 25 mm mineralische Dämmung (50 mm ab Ø 150 mm auf Anfrage) | ||||||||
| Abgastemperatur | bis 600 °C | ||||||||
| Betriebsweise | Öl und Gas: Unter- und Überdruck, feuchteunempfindlich · Festbrennstoff: nur Unterdruck, trocken | ||||||||
| Überdruck | bis 200 Pa und 200 °C nur mit Dichtring (Silikon bei Gas, Viton bei Öl) | ||||||||
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband (bei Rohrelementen inklusive) | ||||||||
| Garantie | 10 Jahre Korrosionsgarantie nach EN 1856-1 | ||||||||
