Beschreibung

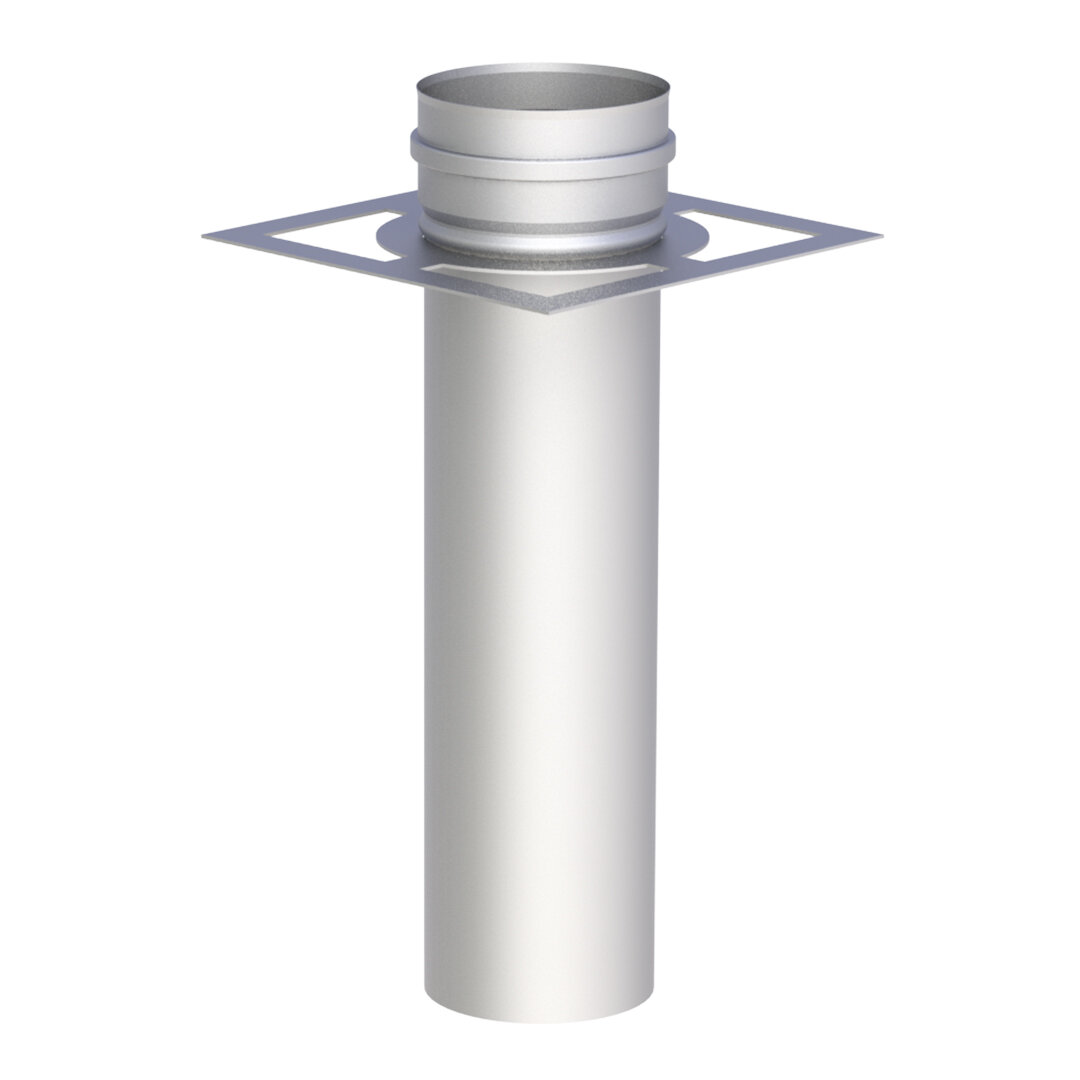

EW - Zwischenstütze für Dehnungsausgleich vor Schrägführung - für Schachtmaße DW-FU über Dach
Dieses Bauteil nimmt die thermische Längenausdehnung der Abgasleitung auf und stabilisiert das System vor Richtungsänderungen. Es wird direkt vor einer Schrägführung montiert, um mechanische Spannungen durch Hitzeentwicklung zu verhindern.
- verhindert Spannungen durch thermische Ausdehnung
- System: Jeremias Furado -F
- Innendurchmesser: 80 bis 300 mm
Jeremias FURADO-F: Das F90-Leichtbausystem
FURADO-F ist ein Leichtbauschornstein-System bestehend aus Calciumsilikat-Brandschutzplatten mit einwandigen Innenrohren und 25 mm Dämmschalen. Es bietet Ihnen eine All-in-One-Lösung für einen modernen, sicheren Leichtbauschornstein. Die Montage erfolgt im Trockenbauverfahren durch einfaches Verkleben der präzise vorgefertigten Elemente.
| Material | Calciumsilikat-Brandschutzplatten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenrohr | einwandig, 25 mm Isolierung | ||||||||||
| Ausführung über Dach | DW-FU, DW-ECO 2.0 oder Schacht | ||||||||||
| Wandstärke | 50 mm | ||||||||||
| Schachtmaße | 140 x 140 mm bis 360 x 360 mm | ||||||||||
| Nenndurchmesser bis | Schacht / DW-ECO (außen) | Schacht / DW-ECO (innen) | DW-FU (außen) | DW-FU (innen) |
|---|---|---|---|---|
| Ø 080 | 240 x 240 | 140 x 140 | 260 x 260 | 160 x 160 |
| Ø 100 | 260 x 260 | 160 x 160 | 290 x 290 | 190 x 190 |
| Ø 115 | — | — | 310 x 310 | 210 x 210 |
| Ø 130 | 290 x 290 | 190 x 190 | 310 x 310 | 210 x 210 |
| Ø 150 | 310 x 310 | 210 x 210 | 330 x 330 | 230 x 230 |
| Ø 160 | 330 x 330 | 230 x 230 | 340 x 340 | 240 x 240 |
| Ø 180 | 340 x 340 | 240 x 240 | 360 x 360 | 260 x 260 |
| Ø 200 | 360 x 360 | 260 x 260 | 390 x 390 | 290 x 290 |
| Ø 225 | 390 x 390 | 290 x 290 | 410 x 410 | 310 x 310 |
| Ø 250 | 410 x 410 | 310 x 310 | 430 x 430 | 330 x 330 |
| Ø 300 | 460 x 460 | 360 x 360 | — | — |
Merkmale
| Produkteigenschaft | Wert |
|---|
