Beschreibung

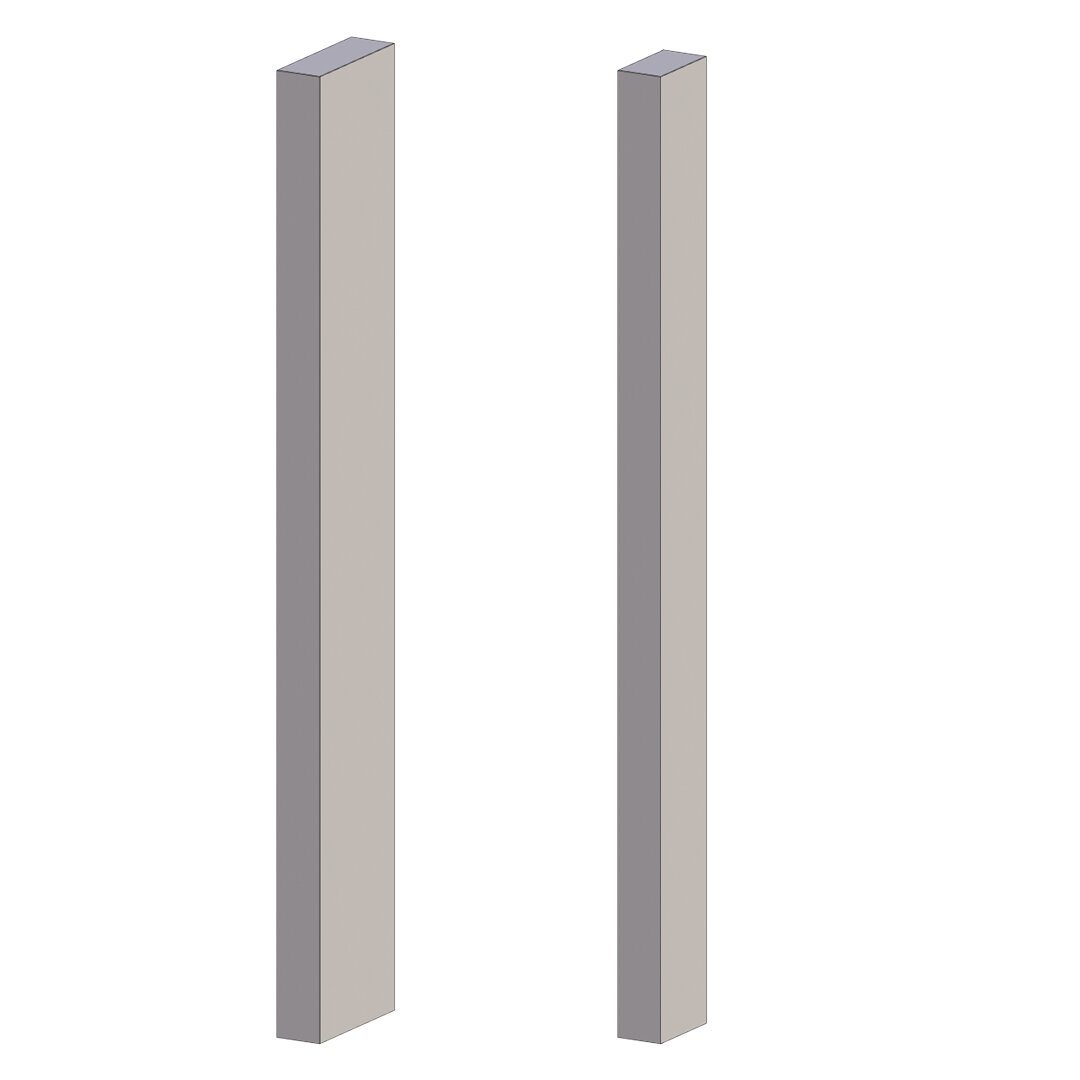

Schachtplattenstreifen für hochgedämmte Bauarten
Die Schachtplattenstreifen dienen dazu, den sicherheitsbedingten Abstand zwischen dem Leichtbauschacht und brennbaren Wänden optisch sauber zu verschließen. Da sie verputzbar sind, ermöglichen sie einen nahtlosen Übergang zur angrenzenden Wandfläche. In Kombination mit Lüftungsgittern sorgen sie gleichzeitig dafür, dass der verbleibende Hohlraum zur Vermeidung von Hitzestaus kontinuierlich hinterlüftet wird.
- schließen den Sicherheitsspalt zu brennbaren Wänden.
- verbesserte Optik
- System: Jeremias Furado -F
- Breite: 50 oder 100 mm
Jeremias FURADO-F: Das F90-Leichtbausystem
FURADO-F ist ein Leichtbauschornstein-System bestehend aus Calciumsilikat-Brandschutzplatten mit einwandigen Innenrohren und 25 mm Dämmschalen. Es bietet Ihnen eine All-in-One-Lösung für einen modernen, sicheren Leichtbauschornstein. Die Montage erfolgt im Trockenbauverfahren durch einfaches Verkleben der präzise vorgefertigten Elemente.
| Material | Calciumsilikat-Brandschutzplatten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenrohr | einwandig, 25 mm Isolierung | ||||||||||
| Ausführung über Dach | DW-FU, DW-ECO 2.0 oder Schacht | ||||||||||
| Wandstärke | 50 mm | ||||||||||
| Schachtmaße | 140 x 140 mm bis 360 x 360 mm | ||||||||||
| Nenndurchmesser bis | Schacht / DW-ECO (außen) | Schacht / DW-ECO (innen) | DW-FU (außen) | DW-FU (innen) |
|---|---|---|---|---|
| Ø 080 | 240 x 240 | 140 x 140 | 260 x 260 | 160 x 160 |
| Ø 100 | 260 x 260 | 160 x 160 | 290 x 290 | 190 x 190 |
| Ø 115 | — | — | 310 x 310 | 210 x 210 |
| Ø 130 | 290 x 290 | 190 x 190 | 310 x 310 | 210 x 210 |
| Ø 150 | 310 x 310 | 210 x 210 | 330 x 330 | 230 x 230 |
| Ø 160 | 330 x 330 | 230 x 230 | 340 x 340 | 240 x 240 |
| Ø 180 | 340 x 340 | 240 x 240 | 360 x 360 | 260 x 260 |
| Ø 200 | 360 x 360 | 260 x 260 | 390 x 390 | 290 x 290 |
| Ø 225 | 390 x 390 | 290 x 290 | 410 x 410 | 310 x 310 |
| Ø 250 | 410 x 410 | 310 x 310 | 430 x 430 | 330 x 330 |
| Ø 300 | 460 x 460 | 360 x 360 | — | — |
Merkmale
| Produkteigenschaft | Wert |
|---|
