Beschreibung

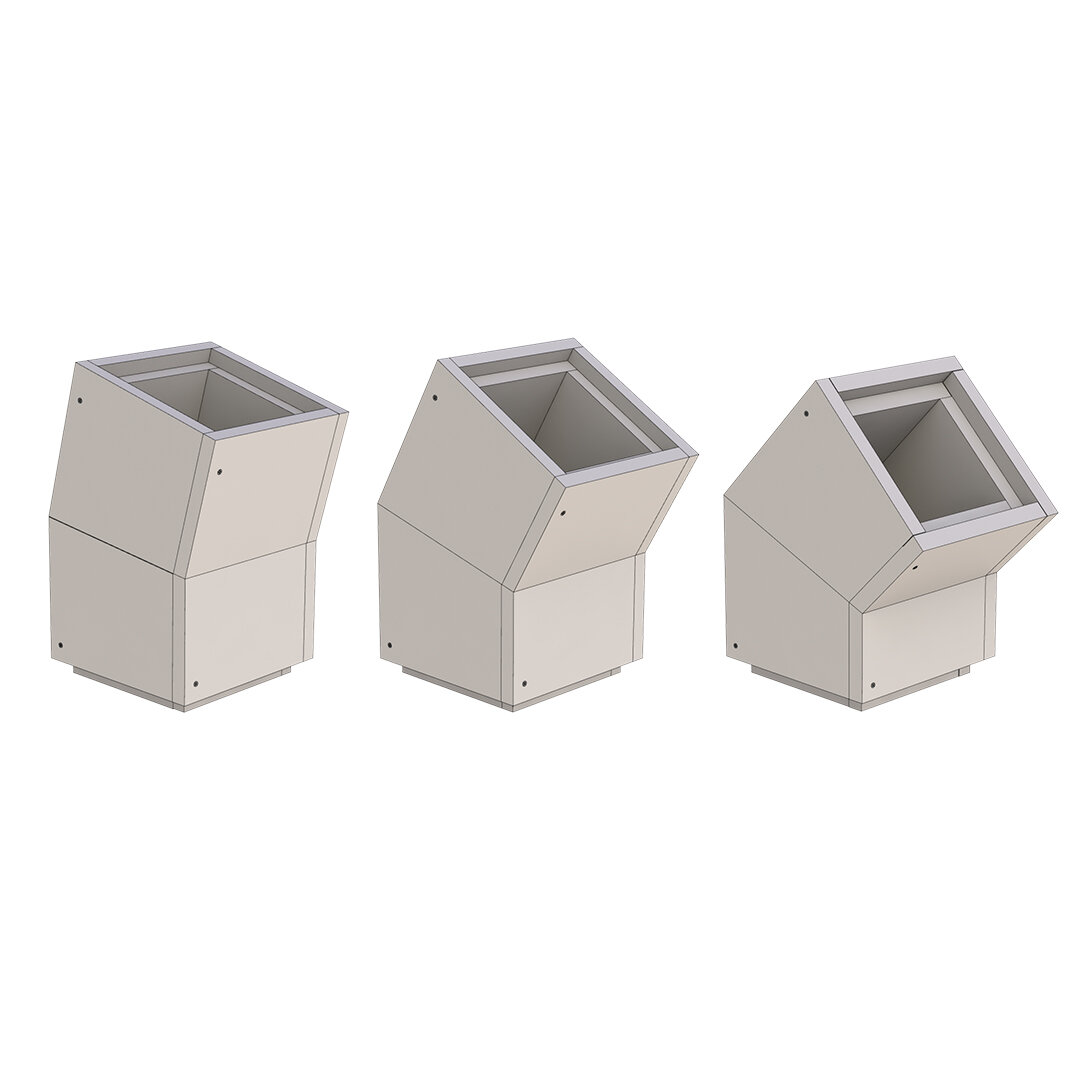

Leichtbauschacht - Winkel
Der Leichtbauschacht-Winkel wird bei einem notwendigen Versatz der Schornsteinführung eingesetzt. Das Bauteil ist für alle Schachtmaße sowie in den Winkeln 15°, 30° und 45° lieferbar. Es ermöglicht die Richtungsänderung des Schachtes zur Umgehung von Hindernissen im Bauwerk.
- Winkel: 15/30/45°
- Schachtmaß innen: 140 bis 310 mm
- System: Jeremias Typ: Furado -F
- Material: Calcium-Silikat
Jeremias FURADO-F: Das F90-Leichtbausystem
FURADO-F ist ein Leichtbauschornstein-System bestehend aus Calciumsilikat-Brandschutzplatten mit einwandigen Innenrohren und 25 mm Dämmschalen. Es bietet Ihnen eine All-in-One-Lösung für einen modernen, sicheren Leichtbauschornstein. Die Montage erfolgt im Trockenbauverfahren durch einfaches Verkleben der präzise vorgefertigten Elemente.
| Material | Calciumsilikat-Brandschutzplatten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenrohr | einwandig, 25 mm Isolierung | ||||||||||
| Ausführung über Dach | DW-FU, DW-ECO 2.0 oder Schacht | ||||||||||
| Wandstärke | 50 mm | ||||||||||
| Schachtmaße | 140 x 140 mm bis 360 x 360 mm | ||||||||||
| Nenndurchmesser bis | Schacht / DW-ECO (außen) | Schacht / DW-ECO (innen) | DW-FU (außen) | DW-FU (innen) |
|---|---|---|---|---|
| Ø 080 | 240 x 240 | 140 x 140 | 260 x 260 | 160 x 160 |
| Ø 100 | 260 x 260 | 160 x 160 | 290 x 290 | 190 x 190 |
| Ø 115 | — | — | 310 x 310 | 210 x 210 |
| Ø 130 | 290 x 290 | 190 x 190 | 310 x 310 | 210 x 210 |
| Ø 150 | 310 x 310 | 210 x 210 | 330 x 330 | 230 x 230 |
| Ø 160 | 330 x 330 | 230 x 230 | 340 x 340 | 240 x 240 |
| Ø 180 | 340 x 340 | 240 x 240 | 360 x 360 | 260 x 260 |
| Ø 200 | 360 x 360 | 260 x 260 | 390 x 390 | 290 x 290 |
| Ø 225 | 390 x 390 | 290 x 290 | 410 x 410 | 310 x 310 |
| Ø 250 | 410 x 410 | 310 x 310 | 430 x 430 | 330 x 330 |
| Ø 300 | 460 x 460 | 360 x 360 | — | — |
Merkmale
| Produkteigenschaft | Wert |
|---|
Angaben zur Produktsicherheit
Herstellerinformationen:
Jeremias Abgastechnik GmbH
Opfenrieder Str. 12
Wassertrüdingen, Deutschland, 91717
info@jeremias.de
https://jeremias.de/
Opfenrieder Str. 12
Wassertrüdingen, Deutschland, 91717
info@jeremias.de
https://jeremias.de/
Bewertungen
Systemsteckbrief Furado-F
Montage Furado-F
DIBT Furado-F
Anleitung Stufenfalz erstellen Furado-F
Produktsicherheit
Seit mehr als 50 Jahren steht Jeremias für hochqualitative, kundenorientierte Lösungen im Bereich Schornsteine und Abgassysteme – im privaten, gewerblichen und industriellen Anwendungsbereich. Die Jeremias Gruppe zeichnet sich aus durch Know-How, Qualitätsbewusstsein und innovative Produkte – weltweit.
