Beschreibung

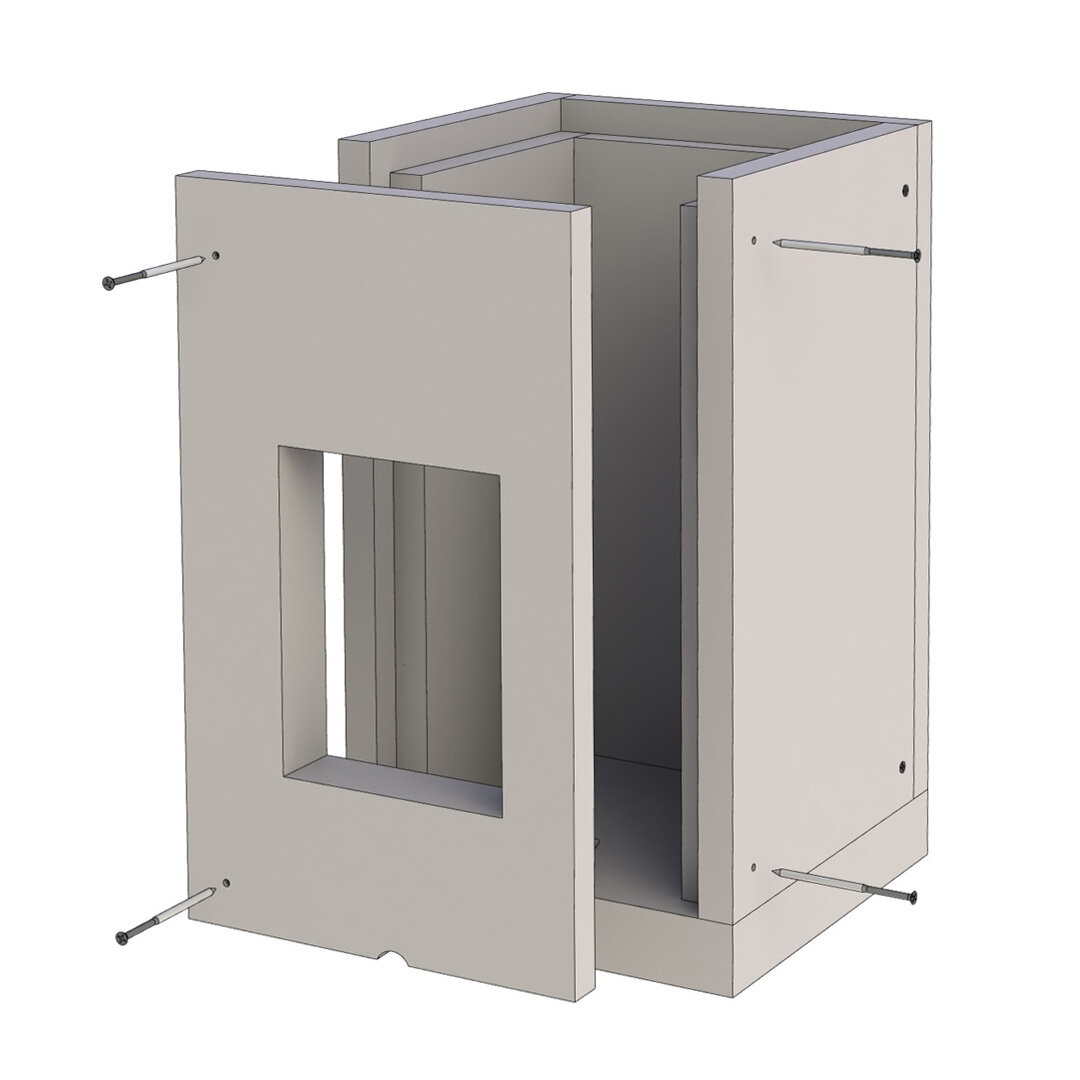

Leichtbauschacht - Grundelement 500 mm mit Bohrung für Kondensatablauf seitlich
Das Leichtbauschacht-Grundelement LS-05 hat eine Länge von 500 mm und ist mit einer seitlichen Bohrung für den Kondensatablauf ausgestattet. Es wird im Sockelbereich des Schornsteins eingesetzt, um die Ableitung von anfallendem Kondensat zur Seite hin zu ermöglichen. Die Frontplatte ist bei der Lieferung nur verschraubt. Sie wird nach dem passgenauen Einsetzen des Edelstahl-Elements nachträglich verklebt.
- Ausschnitt für Reinigungstür & Bohrung für Ablauf seitlich
- Schachtmaß innen: 190 bis 360 mm
- System: Jeremias Furado -F
- Material: Calcium-Silikat
Jeremias FURADO-F: Das F90-Leichtbausystem
FURADO-F ist ein Leichtbauschornstein-System bestehend aus Calciumsilikat-Brandschutzplatten mit einwandigen Innenrohren und 25 mm Dämmschalen. Es bietet Ihnen eine All-in-One-Lösung für einen modernen, sicheren Leichtbauschornstein. Die Montage erfolgt im Trockenbauverfahren durch einfaches Verkleben der präzise vorgefertigten Elemente.
| Material | Calciumsilikat-Brandschutzplatten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenrohr | einwandig, 25 mm Isolierung | ||||||||||
| Ausführung über Dach | DW-FU, DW-ECO 2.0 oder Schacht | ||||||||||
| Wandstärke | 50 mm | ||||||||||
| Schachtmaße | 140 x 140 mm bis 360 x 360 mm | ||||||||||
| Nenndurchmesser bis | Schacht / DW-ECO (außen) | Schacht / DW-ECO (innen) | DW-FU (außen) | DW-FU (innen) |
|---|---|---|---|---|
| Ø 080 | 240 x 240 | 140 x 140 | 260 x 260 | 160 x 160 |
| Ø 100 | 260 x 260 | 160 x 160 | 290 x 290 | 190 x 190 |
| Ø 115 | — | — | 310 x 310 | 210 x 210 |
| Ø 130 | 290 x 290 | 190 x 190 | 310 x 310 | 210 x 210 |
| Ø 150 | 310 x 310 | 210 x 210 | 330 x 330 | 230 x 230 |
| Ø 160 | 330 x 330 | 230 x 230 | 340 x 340 | 240 x 240 |
| Ø 180 | 340 x 340 | 240 x 240 | 360 x 360 | 260 x 260 |
| Ø 200 | 360 x 360 | 260 x 260 | 390 x 390 | 290 x 290 |
| Ø 225 | 390 x 390 | 290 x 290 | 410 x 410 | 310 x 310 |
| Ø 250 | 410 x 410 | 310 x 310 | 430 x 430 | 330 x 330 |
| Ø 300 | 460 x 460 | 360 x 360 | — | — |
Merkmale
| Produkteigenschaft | Wert |
|---|
