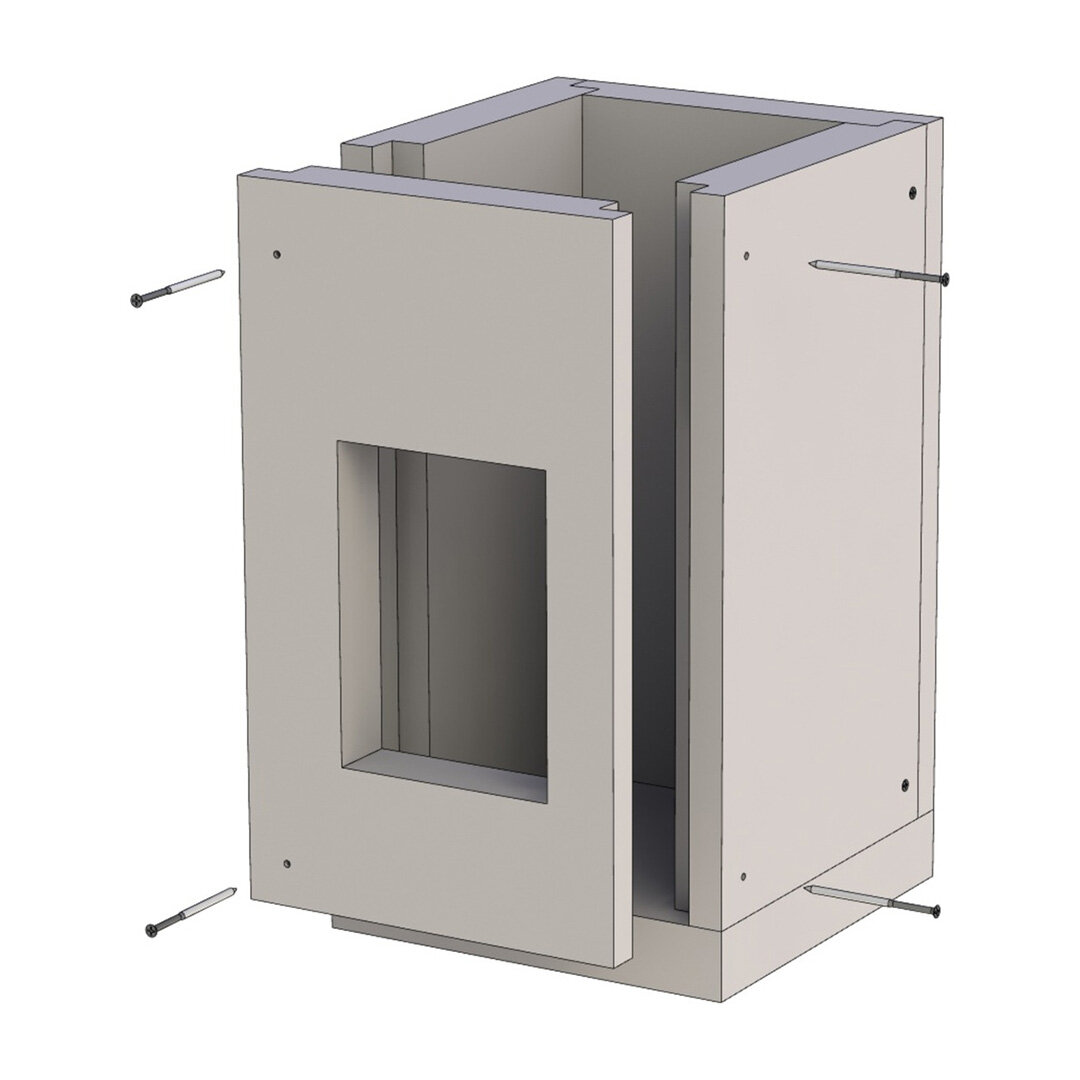

Leichtbauschacht - Sockelelement 500 mm
Dieses Bauteil bildet das unterste Element des Schachtsystems, welches der Lastabtragung dient und die Reinigungskomponenten aufnimmt. Es verfügt über einen werkseitigen Ausschnitt für die Revisionstür. Im Inneren bietet das Element ausreichend Platz für den Kondensatauffangbehälter. Die Frontplatte ist nur verschraubt. Sie wird nach dem passgenauen Einsetzen des Edelstahl-Elements nachträglich verklebt.
- Ausschnitt für Reinigungstür
- Innenmaß: 190 bis 360 mm
- System: Jeremias Furado -F
- Material: Calcium-Silikat
Jeremias FURADO-F: Das F90-Leichtbausystem
FURADO-F ist ein Leichtbauschornstein-System bestehend aus Calciumsilikat-Brandschutzplatten mit einwandigen Innenrohren und 25 mm Dämmschalen. Es bietet Ihnen eine All-in-One-Lösung für einen modernen, sicheren Leichtbauschornstein. Die Montage erfolgt im Trockenbauverfahren durch einfaches Verkleben der präzise vorgefertigten Elemente.
| Material | Calciumsilikat-Brandschutzplatten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenrohr | einwandig, 25 mm Isolierung | ||||||||||
| Ausführung über Dach | DW-FU, DW-ECO 2.0 oder Schacht | ||||||||||
| Wandstärke | 50 mm | ||||||||||
| Schachtmaße | 140 x 140 mm bis 360 x 360 mm | ||||||||||
| Nenndurchmesser bis | Schacht / DW-ECO (außen) | Schacht / DW-ECO (innen) | DW-FU (außen) | DW-FU (innen) |
|---|---|---|---|---|
| Ø 080 | 240 x 240 | 140 x 140 | 260 x 260 | 160 x 160 |
| Ø 100 | 260 x 260 | 160 x 160 | 290 x 290 | 190 x 190 |
| Ø 115 | — | — | 310 x 310 | 210 x 210 |
| Ø 130 | 290 x 290 | 190 x 190 | 310 x 310 | 210 x 210 |
| Ø 150 | 310 x 310 | 210 x 210 | 330 x 330 | 230 x 230 |
| Ø 160 | 330 x 330 | 230 x 230 | 340 x 340 | 240 x 240 |
| Ø 180 | 340 x 340 | 240 x 240 | 360 x 360 | 260 x 260 |
| Ø 200 | 360 x 360 | 260 x 260 | 390 x 390 | 290 x 290 |
| Ø 225 | 390 x 390 | 290 x 290 | 410 x 410 | 310 x 310 |
| Ø 250 | 410 x 410 | 310 x 310 | 430 x 430 | 330 x 330 |
| Ø 300 | 460 x 460 | 360 x 360 | — | — |
